Für Photovoltaik gelten nicht mehr unbedingt die Berechnungen der Süd Ausrichtung, dam mehr OST-WEST gebaut wird. Aber für Dürre Anpassungen Spiegel Experimente gelten diese Formeln sehr wohl noch. Mehr zu der MEER_iREC laufend hier.

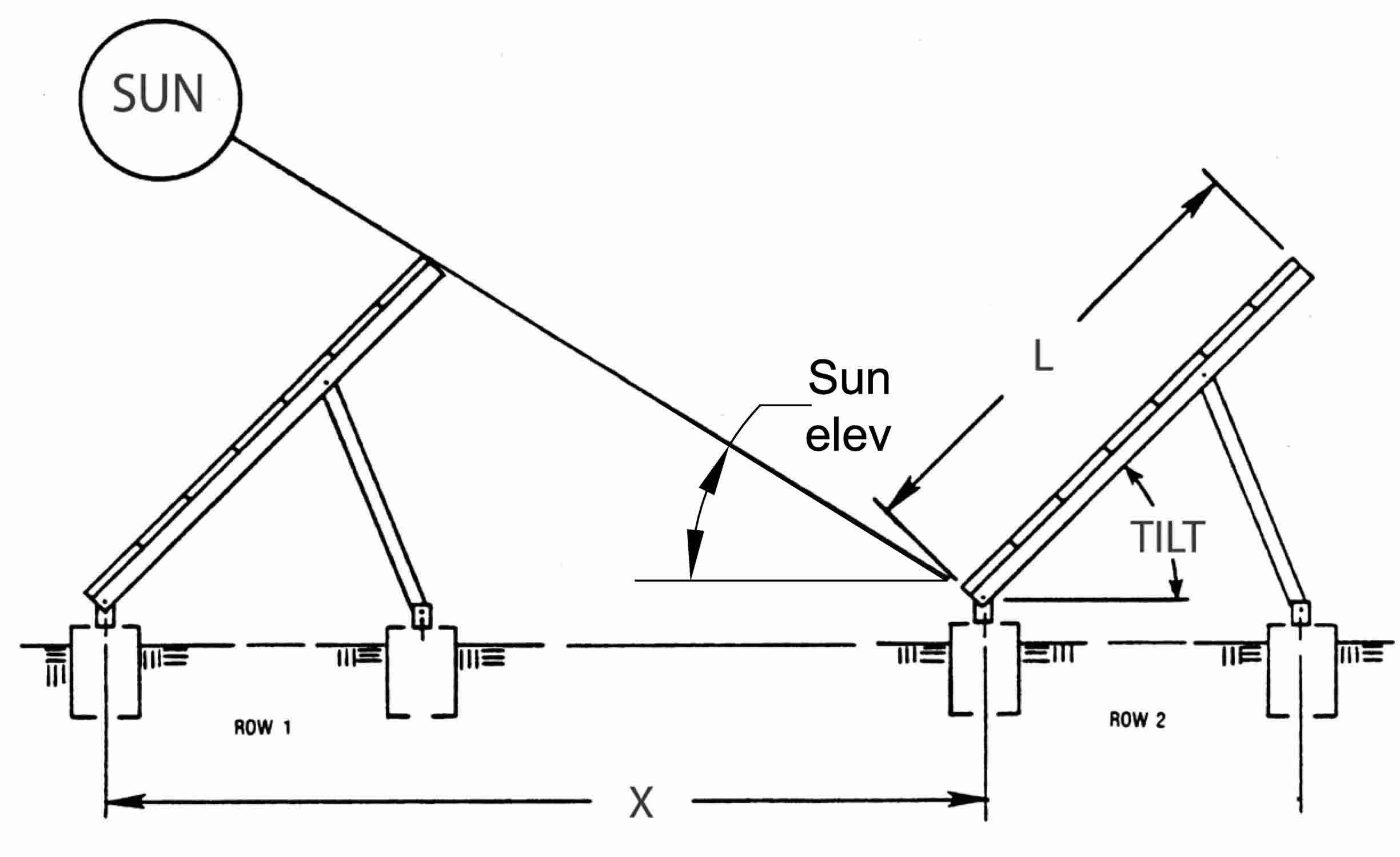

Wenn Ihre Anlage aus zwei oder mehr Reihen von PV-Modulen besteht, müssen Sie sicherstellen, dass jede Reihe von Modulen die Reihe dahinter nicht verschattet. Um den richtigen Abstand von Reihe zu Reihe zu bestimmen, siehe obige Abbildung.
Es gibt keine einzige richtige Antwort, da die Sonnenhöhe morgens bei Null beginnt und abends bei Null endet. Das Sonnenlicht (Strahlung) auf einem Array hat drei Komponenten: direkter Strahl, diffus (blauer Himmel und bedeckt) und vom Boden vor dem Array reflektiert. Hier betrachten wir nur den direkten Strahl, der durch die davor liegende Reihe (oder auch eine Wand) abgeschattet wird.
Die Höhe der Sonne am Mittag des 21. Dezember in der nördlichen Hemisphäre beträgt im Wesentlichen 90-23,45 Breite (in Grad). In den meisten Fällen treten 90 % der ungehinderten Einstrahlung auf das Array auf, wenn die Sonnenhöhe über 50 % der maximalen Winterhöhe liegt. Die Höhenkorrektur beträgt also 50 %. Dies kann für Reihen, die weniger als etwa das Vierfache der Plattenhöhe betragen, übermäßig sein.
Verwenden Sie die folgende Gleichung, um nach X (dem Mindestabstand zwischen den Reihen) zu lösen:
X = L (cos(Neigung)+ (sin(Neigung) * tan (Breitengrad + 23,5+(50 % der Höhe))))
Wo
L = Panellänge,
Neigung = Neigungswinkel
des Panels, Breite = geografische Breite Ihres Systems.
Berechnete Werte sind:
Winterliche minimale Sonnenhöhe mittags = 90–23,45 Breitengrad
90 % der unbehinderten Höhe = 50 % der minimalen Wintersonnenhöhe

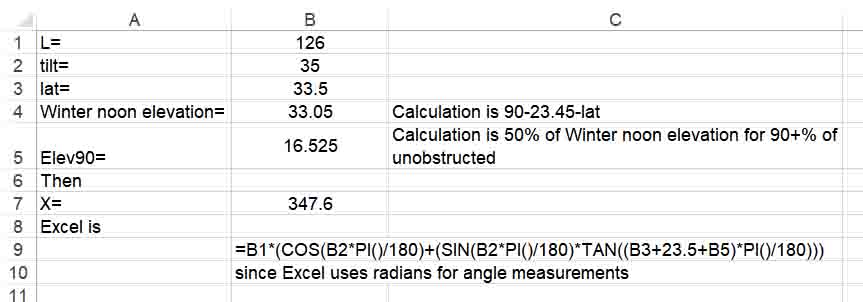

Die Excel-Tabellenversion davon ist:
Abstand Excel
Die Excel-Formel kann kopiert werden >>> =B1*(COS(B2*PI()/180)+(SIN(B2*PI()/180)*TAN((B3+23.5+B5)*PI()/ 180)))
